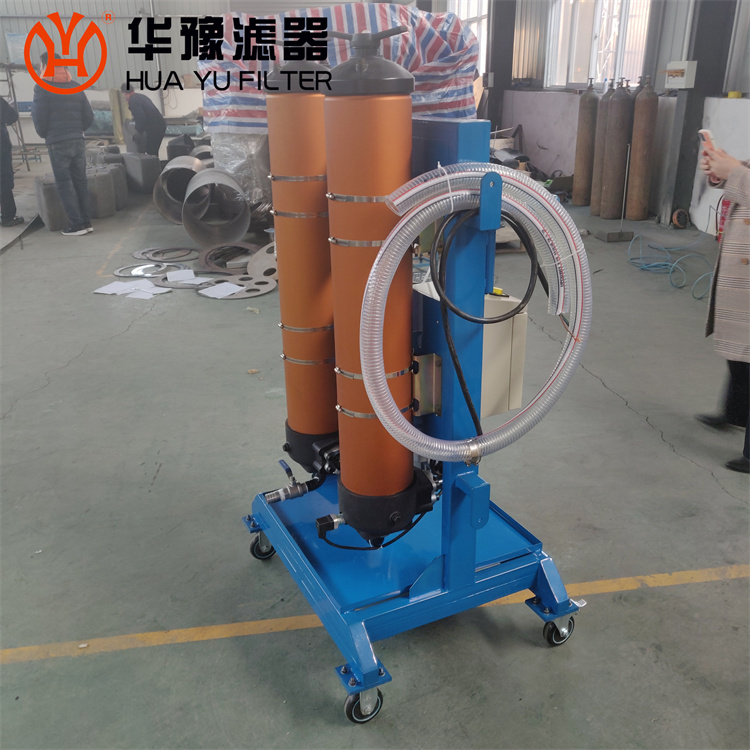

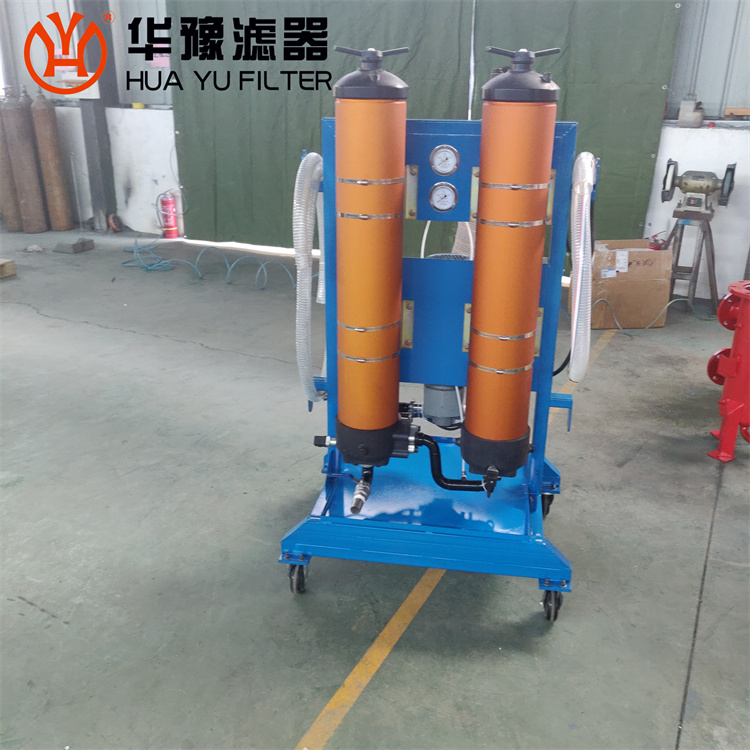

PALL頗爾高效濾油小車PFC8314-100-H-KP
1. 產品簡介
HYPFC 系列移動式液體凈化設備采用新型的進口過濾元件，可以在多種場合，對多種液態介質進行固體顆粒的超細過濾。可應用于液壓、潤滑及石油化工等各行業。
高效過濾元件的特點：
l 濾除固體污染物速度快、效率高（βx=1000）
l 由進口纖維和樹脂通過特有工藝制成，具有固定的孔隙結構，濾材無脫落。被攔截的污染顆粒不會因壓差和流量的脈動而產生“泄料”現象。
l 采用由表及里、沿流動方向逐漸縮小的漸變孔隙結構，分層攔截不同尺寸的污染顆粒，實行體積納垢，從而大大提高了使用壽命。
l 采用外螺旋纏繞結構和加強的支撐，保證過濾面積穩定。
HYPFC 系列移動式液體凈化設備的特點：
HYPFC 系列移動式液體凈化設備是濾油機系列中的新一代產品，該車對整體結構進行了重新設計和調整，在保持原產品基本特點的基礎上，改善了整體強度和布局，而且還增加了多種功能，大大提高了產品的使用安全性和實用性。
HYPFC 系列移動式液體凈化設備的功能如下：
l 缺相錯相保護，可防止電機反轉或缺相運行以保護油泵和濾芯。
l 聲控報警提示更換濾芯。
l 吸液口粗濾器保護油泵并延長過濾元件使用壽命。
l 精濾器采用高效玻纖材質，有效攔截雜質顆粒。
l 萬向前輪使移動更加靈活、輕便。
l 集油盤可以減少對現場可能造成的環境污染。
本裝置可用于為系統加油和為系統油箱進行旁路循環過濾。
2. 性能參數
|
車型 |
HYPFC8314-50-Z-KP |
|
最大 壓力 |
0.5MPa |
電機
功率 |
2.2KW |
|
電源 |
380V×3φ/60Hz |
|
額定 流量 |
100L/min |
|
過濾 精度 |
βx=1000（X=2.5、5、7、12、22μm） |
|
工作溫度 |
0~70OC |
|
適用介質 |
磷酸酯抗燃油 |
|
介質粘度 |
≤100cst |
|
體積 |
670X710X1440 |
|
整機 重量 |
170KG |
3. 運行
（1）系統連接：
l 加油過濾
將過濾車吸油口插入油桶或與儲油油箱相接，出油口插入待加油箱或與待加油箱加油口相接；
l 旁路循環過濾
過濾車吸油口與油箱底部相接，出油口與油箱加油口相接。
（2）接通電源：將電源線外接三相電源（380V×3φ/60HZ），底部接一根零線，控制柜內部空氣開關合上，電源指示燈亮（紅燈）起。
（3）系統起動：打開過濾車進出口球閥。按過濾啟動按鈕，電機指示燈（綠燈）亮，過濾車開始工作；
注意：每次起動時應先排空系統內部的氣體。（見更換濾芯部分）
（4）系統停車：按過濾停止按鈕，電機指示燈（綠燈）滅，過濾車停止工作。
（5）系統排空：將出油管口拔出液面，點動過濾啟動按鈕將濾油車和管路內的存油排出。擰開放油接頭，將殼體內殘余油液放空。
（6）關閉進出口球閥。將進出油軟管管口向下，纏繞在車架兩側。
（7）將車架表面油液擦拭干凈，推到安全處存放。
（過濾車工作時如濾芯壓差超過設定值，濾芯報警指示燈亮（黃燈）；如輸入電源相序接反或缺相，電機不啟動。）
4. 維護與保養
本產品采用優質的原材料和零部件制造，保證整機質量優良。為正常發揮本機的功能，延長其使用壽命，除必須按照使用要求操作外，還應注意必要的維護和保養。
請用戶仔細閱讀本節內容，并遵照執行，以減少故障帶來的損失。
1) 注意事項：
l 每次接通電源前，應確認電源電壓是否與本機要求相符。
l 接通電源后，正常情況下電源指示燈（紅燈）亮，報警指示燈（黃燈）和電機指示燈（綠燈）不工作；如不正常，請按故障處理一節中的步驟處理。
l 起動前，應打開進出口球閥。
l 起動后，如發現有異常震動和噪音，請按故障處理一節中的步驟處理。
l 機器使用一段時間后，如油封磨損量超過設計標準，油泵軸端會出現油液滲漏，此時應按3）中的步驟及時更換密封圈。
2) 濾芯更換 ：
首先切斷電源，關閉進出油口球閥。
逆時針旋轉上蓋把柄，取下上蓋。拔出舊濾芯。
插入新濾芯，按下小紅柱，順時針旋緊上蓋。
旋松排氣絲堵，起動系統，待氣體排出后，旋緊排氣絲堵。
注意：更換濾芯過程中應注意濾器和濾芯的清潔，不能有污物入。
3) 油泵密封圈更換：
首先切斷電源，關閉進出油口球閥。
松開油泵進出口的連接。
松開油泵與筒形法蘭之間的聯接，輕輕取下油泵。
從油泵軸上取下聯軸器和連接鍵，取出損壞的氟橡膠徑向軸密封，換上新的氟橡膠徑向軸密封；
照原樣安裝。
PFC8314-50-H-KZ 濾油小車 對應濾芯型號為HC8314FKZ16H
PFC8314-50-H-KP 濾油小車 對應濾芯型號為HC8314FKP16H
PFC8314-50-H-KN 濾油小車 對應濾芯型號為HC8314FKN16H
PFC8314-50-H-KS 濾油小車 對應濾芯型號為HC8314FKS16H
PFC8314-50-H-KT 濾油小車 對應濾芯型號為HC8314FKT16H
PFC8314-50-H-LZ 濾油小車
PFC8314-50-Z-KZ 濾油小車 對應濾芯型號為HC8314FKZ16Z
PFC8314-50-Z-KP 濾油小車 對應濾芯型號為HC8314FKP16Z
PFC8314-50-Z-KS 濾油小車 對應濾芯型號為HC8314FKN16Z
PFC8314-50-Z-KT 濾油小車 對應濾芯型號為HC8314FKS16Z
PFC8314-50-Z-LZ 濾油小車 對應濾芯型號為HC8314FKT16Z
PFC8314-100-H-KZ 濾油小車 對應濾芯型號為HC8314FKZ39H
PFC8314-100-H-KP 濾油小車 對應濾芯型號為HC8314FKP39H.
PFC8314-100-H-KN 濾油小車 對應濾芯型號為HC8314FKN39H.
PFC8314-100-H-KS 濾油小車 對應濾芯型號為HC8314FKS39H
PFC8314-100-H-KT 濾油小車 對應濾芯型號為HC8314FKT39H
PFC8314-100-H-LZ 濾油小車
PFC8314-100-Z-KZ 濾油小車 對應濾芯型號為HC8314FKP39Z
PFC8314-100-Z-KP 濾油小車 對應濾芯型號為HC8314FKP39Z
PFC8314-100-Z-KN 濾油小車 對應濾芯型號為HC8314FKN39Z
PFC8314-100-Z-KS 濾油小車 對應濾芯型號為HC8314FKN39Z
PFC8314-100-Z-KT 濾油小車 對應濾芯型號為HC8314FKT39Z
PFC8314-100-Z-LZ 濾油小車
PFC8314-150-H-KZ 濾油小車 對應濾芯型號為HC8314FKZ39H
PFC8314-150-H-KP 濾油小車 對應濾芯型號為HC8314FKP39H.
PFC8314-150-H-KN 濾油小車 對應濾芯型號為HC8314FKN39H
PFC8314-150-H-KS 濾油小車 對應濾芯型號為HC8314FKS39H
PFC8314-150-H-KT 濾油小車 對應濾芯型號為HC8314FKT39H
PFC8314-150-H-LZ 濾油小車
PFC8314-150-Z-KZ 濾油小車 對應濾芯型號為HC8314FKP39Z
PFC8314-150-Z-KP 濾油小車 對應濾芯型號為HC8314FKP39Z
PFC8314-150-Z-KN 濾油小車 對應濾芯型號為HC8314FKN39Z
PFC8314-150-Z-KS 濾油小車 對應濾芯型號為HC8314FKN39Z
PFC8314-150-Z-KT 濾油小車 對應濾芯型號為HC8314FKT39
